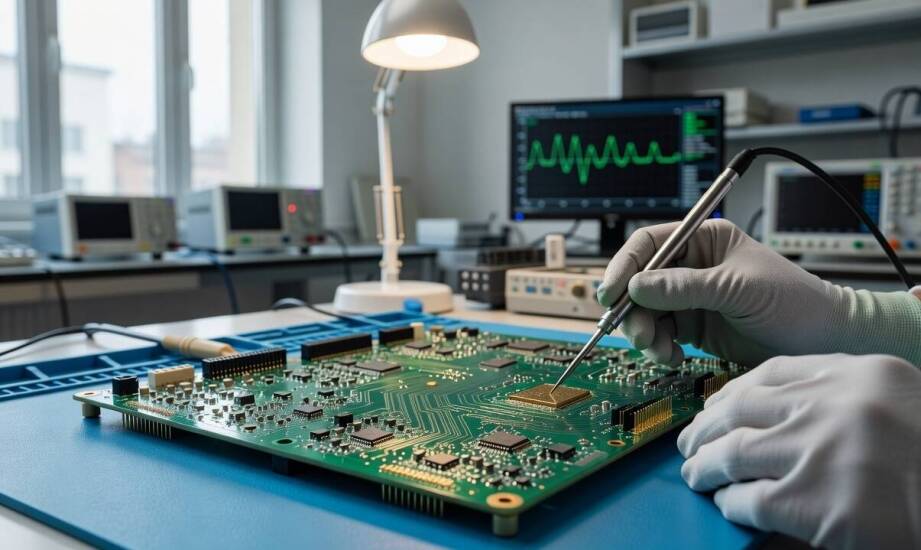

Jak ekoprojekt UE zmienia wybór laminatu, obudowy i testy elektroniki B2B

Ekoprojekt Unii Europejskiej zmusza inżynierów do całkowitej zmiany myślenia o cyklu życia sprzętu. Przepisy przestają być wyłącznie ogólną ideą w momencie, gdy zaczynają fizycznie determinować dobór laminatów do płytek drukowanych, konstrukcję obudów i sposób weryfikacji układów na linii produkcyjnej. Rozporządzenie ESPR (Ecodesign for Sustainable Products Regulation) pełni obecnie funkcję ramy prawnej, która nakreśla ogólne wytyczne dla zrównoważonego projektowania, a nie gotowy katalog sztywnych i jednolitych obowiązków dla każdej gałęzi elektroniki. Dokument ten wyznacza jednak bardzo wyraźny kierunek rozwoju. Urządzenia kierowane do sektora B2B muszą ułatwiać diagnozę technikom, przedłużać cykl życia kluczowych komponentów i upraszczać ostateczny odzysk rzadkich materiałów. Implementacja tych założeń zaczyna się na długo przed pierwszym uruchomieniem maszyn montażowych.

Przeczytaj również: Jadalnia – jakie akcesoria do wnętrz?

Wymagania trwałości i naprawialności a dobór materiałów kompozytowych

Przekucie unijnych wytycznych na funkcjonujący sprzęt elektroniczny rozpoczyna się na poziomie surowego obwodu drukowanego. Zastosowane tworzywa i stopy metali rzutują na to, jak urządzenie zniesie wieloletnią eksploatację w trudnym środowisku przemysłowym. Laminaty o obniżonym współczynniku rozszerzalności cieplnej (CTE) skutecznie wygaszają fizyczne naprężenia powstające podczas wahań temperatury, co chroni drobne spoiny lutownicze przed zmęczeniem materiału i mikropęknięciami. Zwiększenie fizycznej odporności obwodu to jednak zaledwie połowa sukcesu. Nowe wytyczne kładą równie duży nacisk na późniejszy demontaż sprzętu.

Przeczytaj również: Jak dobrze dobrać akcesoria do wnętrz?

Wymóg łatwiejszego serwisowania zmusza technologów do radykalnej rewizji stosowanej chemii montażowej. Zamiast wyjątkowo trwałych żywic epoksydowych coraz częściej wykorzystuje się kleje umożliwiające bezpieczny debonding, czyli kontrolowane rozklejenie podzespołów pod wpływem ściśle określonego bodźca, na przykład wysokiej temperatury lub promieniowania UV. Tradycyjne lutowanie elementów nośnych ustępuje miejsca rozwiązaniom pozwalającym na bezinwazyjne oddzielenie poszczególnych warstw. Właśnie z tego powodu architektura modułowa skraca czas ewentualnej naprawy i ułatwia wymianę zużytej sekcji zasilania na nowszą wersję bez naruszania bazowego rdzenia systemu obliczeniowego. W praktyce rynkowej krakowskiego zakładu Ergomatic, wytwarzającego układy na zlecenie, podział urządzenia na niezależne bloki funkcjonalne stanowi podstawę spełnienia obietnicy długowieczności sprzętu. Moduły spięte standaryzowanymi złączami drastycznie zmniejszają liczbę stałych punktów lutowniczych.

Przeczytaj również: Metalowe akcesoria do wnętrz, które dodadzą charakteru!

Topologia PCB, seryjny montaż i ewolucja procedur testowych

Odpowiednie rozmieszczenie komponentów na płycie to kolejny wiodący mechanizm dostosowawczy. Inżynierowie tak planują topologię ścieżek, aby kluczowe punkty testowe pozostawały łatwo dostępne dla serwisantów nawet po zamknięciu obwodu w przemysłowej obudowie. Wyprowadzenie padów diagnostycznych na zewnętrzny brzeg laminatu oraz niezwykle czytelne oznaczanie poszczególnych partii produkcyjnych wspiera szybką identyfikację parametrów sprzętu. Krok ten bezpośrednio odpowiada na unijne postulaty o powszechnym dostępie do dokumentacji technicznej oraz rozwija koncepcję Cyfrowego Paszportu Produktu (DPP).

Przejście od pojedynczego prototypu do stabilnej serii ujawnia z kolei wyzwania związane z bezwzględną powtarzalnością procesu lutowania. Wielkoseryjna produkcja podzespołów elektronicznych wymaga utrzymania stałych, rygorystycznych parametrów pracy pieca, aby każdy wyprodukowany egzemplarz gwarantował identyczną wytrzymałość mechaniczną. Zamiast tworzyć monolityczne konstrukcje zamknięte na głucho, projektuje się sprzęt z myślą o jego modernizacji u klienta końcowego. Zaawansowany sterownik automatyki węzła cieplnego czy przemysłowy moduł telekomunikacyjny stanowią tutaj doskonałe przykłady. Wykorzystanie wymiennych interfejsów komunikacyjnych i obudowy skręcanej na standaryzowane śruby znacząco upraszcza kalibrację w fabryce oraz redukuje czas przestoju instalacji podczas przyszłych napraw.

W ślad za ewolucją fizycznej struktury układów idą modyfikacje rygorystycznych procedur sprawdzających. Nowoczesne protokoły testowe weryfikują nie tylko elektryczne parametry urządzenia, ale także fizyczną stabilność złącz i realną możliwość bezpiecznego rozebrania obudowy. Konwencjonalną diagnostykę na testerach igłowych uzupełnia się głębokimi próbami szoków termicznych i wibracji. Symulowanie skrajnych warunków daje inżynierom ostateczną pewność, że płyta główna przetrwa planowany okres eksploatacji bez bolesnej degradacji parametrów sygnału.

Kształtująca się perspektywa prawna przenosi ogromny ciężar odpowiedzialności za wyrób na wczesne etapy prac deweloperskich. Ekoprojekt ostatecznie nie stanowi wyłącznie drobnego załącznika do specyfikacji technicznej, lecz potężny filtr porządkujący filozofię budowy sprzętu dla biznesu. Wymogi zrównoważonego rozwoju zmuszają sektor technologiczny do weryfikacji produktu przez pryzmat jego wycofania z rynku. Precyzyjnie dobrany kompozyt, przemyślana chemia montażowa i modułowy układ funkcji bezpowrotnie decydują o tym, czy elektronika zyska drugie życie dzięki łatwej modernizacji, czy przedwcześnie powiększy masę kłopotliwych elektrośmieci.
